8、新型预制架空保温管在供热项目中的应用

        通过前一篇《传统架空管与新型预制架空管技术对比》我们已经了解了传统的架空蒸汽保温管的特点及施工使用时的缺陷，这已经成为阻碍供热供暖行业迅速发展的一个难题。为此，宁波万里管道有限公司研发了一种新型的预制保温架空管结构以解决现有保温管技术存在的缺陷。

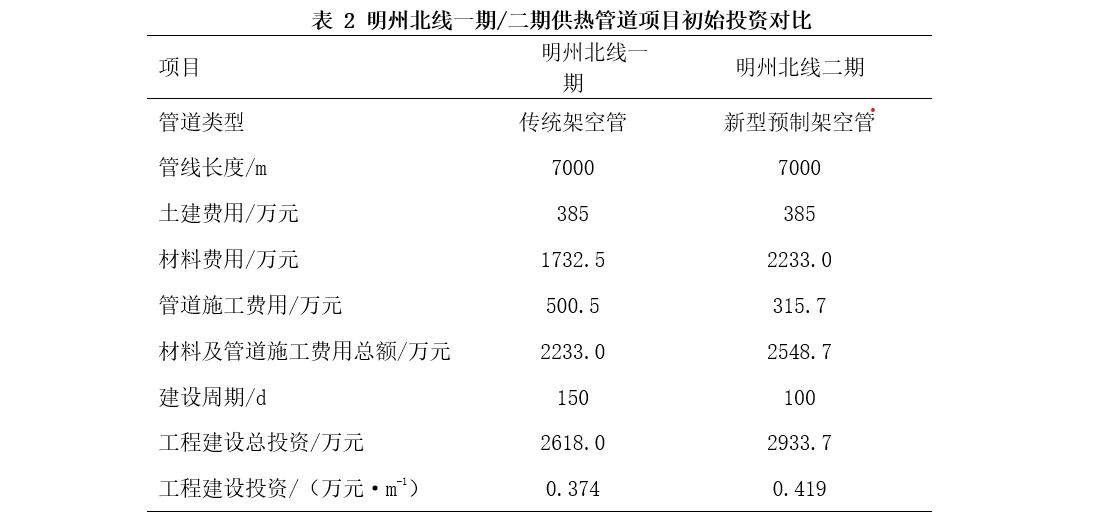

        那么我们就来详细了解下这种新型预制架空式蒸汽保温管在供暖项目中的应用。本文根据实际工程案例——明州北线工程来开展举例分析。表2为传统架空式管与新型预制架空式管的初期投资成本数据分析，能够得出，在初始投资中，应用新型管的二期工程土建工程成本相同，材料成本相对于一期工程增加了28.9%，管道工程成本降低了36.9%，二期工程的材料及管道工程成本总额相对于一期工程增加了14.1%。由此可见，由于将保温工程施工转移至工厂内开展且应用了改良的保温结构，新型管项目工程成本中的材料成本增加，但现场工程施工效率提升，管道工程成本降低。整体上看，二期工程的总投资增加了12.06%，但项目施工周期减少了50%，提升了项目建设的工作效率。应用改良的保温结构尽管造成成本增加，但管道热损显著降低，下面分析热损降低带来的收益。

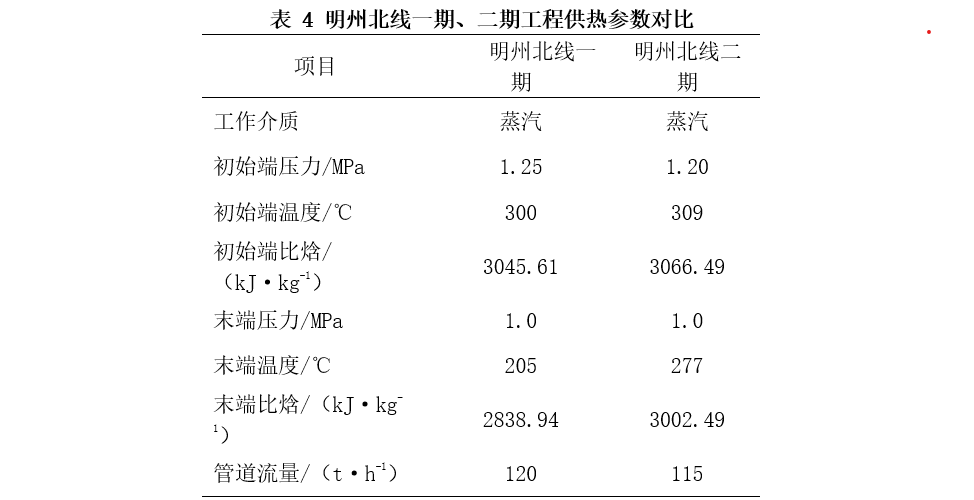

       明州北线一、二期工程均已架设完毕，管路实际运行后，通过测量管路首端和未端的供热蒸汽参数，可测算供热蒸汽在管路内的散热损耗。两期工程项目在管路始段与未端的供热蒸汽参数见表4。

管道热损计算公式为

  （1）式中：q为管道热损，W/m；h2为管道末端比焓，kJ/kg；h1为管道初始端比焓，kJ/kg；qm为管道流量，t/h；l为管道长度m。

经计算，一期工程的管道热损为984W/m，二期工程的管道热损为255 W/m。由此可见，新型预制架空保温管的使用大大降低了供热管网中的散热损失。为了更加直观地展现新型管的节能效果，可对比两期管道的年散热损失。

   （2）式中Q为管道全长每年热损，kJ；L为管道长度，7000m。

       经计算，应用新型管的二期工程每一年可减少热损失160960GJ，假设锅热效率为80%，管道效率为100%，相当于每一年节省标准煤6865t[11]。按热值为24.3MJ/kg，单价为850元/t的宁波动力煤计算，每一年可节省704万元。为此，尽管二期工程总投资为2933.7万元，但投资回报期仅为4.17年，经济收益明显。与此同时，二期工程每一年可减少排放二氧化碳约17114t，粉尘约4668t，二氧化硫约515t，氮氧化物约103t，环境保护效益明显。新型预制架空保温管的应用使项目在不提高投资费用的基础上，有效减少了建设周期，与此同时进一步提高了管道的保温性能，提高了热能利用效率，实现了了巨大的环境保护与经济收益。

       总结：

       我们从传统架空管和新型预制架空管的初始投资对比、供热参数对比、热损对比以及经济收益预测等方面对新型预制架空蒸汽保温管的优势进行了全方位的分析对比并得出结论。

        根据实际大量工程实践验证，新型管的应用，尽管在施工成本上有小幅上涨，但在提高供汽质量和减少热损失上，优势明显。与此同时可以有效改善热力管道的保温性能，减少长距离输送热消耗，提高了整体建设的效率，减少整体建设周期。为此，此种新型管的应用，对于增大大型热电机组的供热半径，减少小机组的应用，节省煤炭资源，减少环境污染具有重要意义。
