室外供热管道知识——管道敷设方式

发布时间:2020-04-16  浏览次数:

       城镇集中供热是一种环保的能源工程,城镇集中供热具有良好的节能效益、社会效益。对于供热企业来说,热能怎样输送到客户手中,是一个关键问题。而供热主要通过保温管道实现热能输送,保温管道的不同敷设方式,形成了各保温管道体系。

       因为城市内部规划不同,导致敷设方式的不同,所以保温管道分为地上(架空)和地下(直埋)两种敷设形式。

(一)地上架空敷设

中国香港六宝资料大全

 地面上架空敷设是将管道施工在地面上的独立支架或墙、柱的托架上。

  优势:不会受到地下水位的影响,施工时土方最少,有利于维修。

  不足之处:占地面积大,热损耗大,保温层易受损,影响美观。

  按支架的高度不同可分为低、中、高支架三种敷设方式。

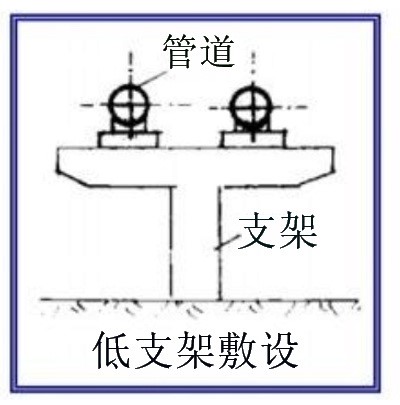

(1)低支架敷设

  这种敷设方式是管底(保温层底皮)与地面保持0.5~1m的净距。如下图所示

中国香港六宝资料大全

(2)中支架敷设

  这种敷设方式适用于有行人和大车通过处,其管底与地面的净距为2.5~4m。

(3)高支架敷设

中国香港六宝资料大全

这种敷设方式适用于交通要道或跨越公路、铁路,其净高跨越公路时为4m,跨越铁路时为6m。如上图所示。



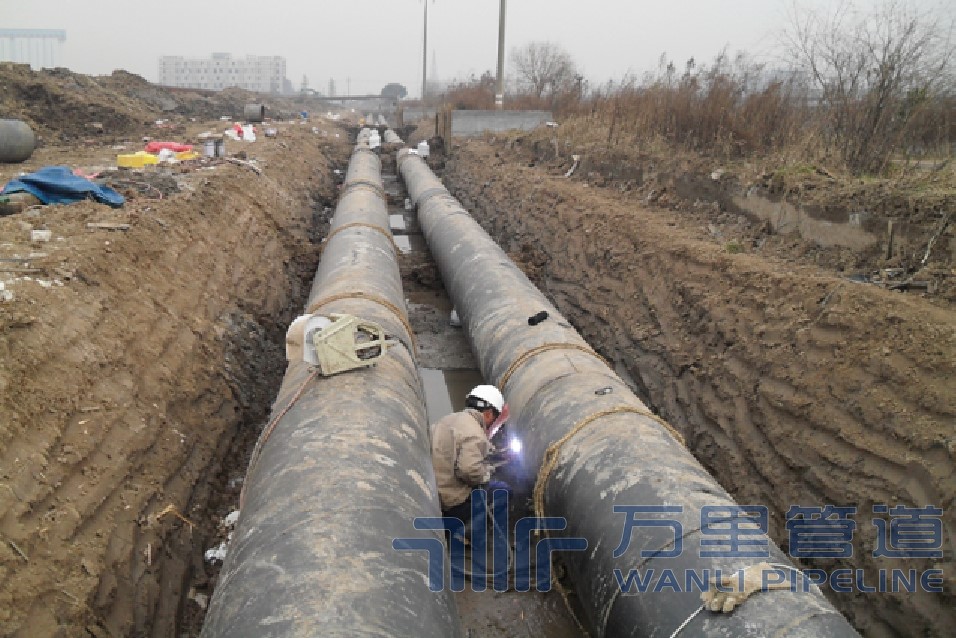

(二)地下直埋敷设

中国香港六宝资料大全

       在城镇因为规划和美观的要求,不允许地面上架空敷设时可以采取地下敷设。

       地下敷设分为有地沟和无地沟两种,通常采用有地沟敷设。有地沟敷设又分为通行、半通行和不通行地沟三种。

(1)通行地沟敷设

适用于厂区主要干线,管道根数多(一般超过6根)及城市主要街道下。为了检修人员能在沟内自由行走,地沟的人行道宽>0.7m,高≥1.8m。

(2)半通行地沟敷设

适用于2~3根管道且不经常维修的干线。高度能使维修人员在沟内弯腰行走,一般净高为1.4m,通道净宽为0.6~0.7m。

(3)不通行地沟敷设

适用于经常不需要维修,且管线根数在两条之内的支线。两管保温层外皮间距>100mm,保温层外皮距沟底120mm,距沟壁和沟盖下缘>100mm。

(4)无地沟敷设

  无地沟敷设是将管道直接埋在地下土层中。在过去其热损耗大,防水也难处理。以前只有原油输送管道的蒸汽伴热管采用此种敷设形式外,其他均不采用无地沟敷设。伴随着室外直埋保温技术的发展,无地沟敷设方式的应用越来越广泛。


  目前行业中已经有成熟的预制直埋蒸汽保温管道预制架空蒸汽保温管道产品,结合新型保温材料和保温结构很好地解决了一些技术局限性产生的问题,成为热力蒸汽保温管道的一个优秀解决方案。
