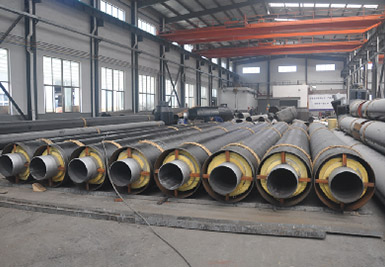

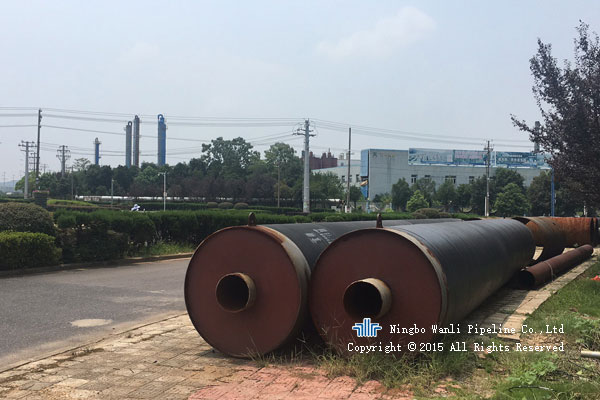

WBD预制直埋内滑动蒸汽保温管

WBD SERISE PREFABRICATED DIRECTLY BURIED INSULATING PIPE

产品介绍

Product detalls

WBD系列预制直埋蒸汽保温管一种用于输送过热蒸汽、饱和蒸汽、导热油等介质的直埋预制保温管，主要敷设于地下土壤环境中，可埋设于绿化带及马路下面，对植物及过往车辆没有影响。广泛应用于液体、气体的输送管网，化工管道保温工程，石油、化工、集中供热热网、市政工程等。从管道结构上来说分为预制直埋外滑动蒸汽保温管和预制直埋内滑动保温管。内滑动保温管其保温层、铝箔反射层、钢套管、外防腐层为一整体，仅工作钢管进行热位移，两者间通过润滑层进行接触。

输送介质	过热蒸汽、饱和蒸汽、导热油等
设计压力	P≤2.5MPa（超过2.5MPa可另行定制生产）
设计温度	T≤350°C（超过350℃可另行定制生产）

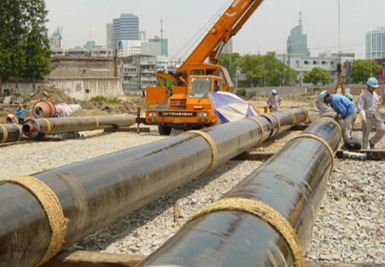

适用场所	地下土壤环境中，可埋设于绿化带及马路下面，对植物及过往车辆没有影响
执行标准	CJ/T246-2018
使用年限	30年以上

产品参数

Product parameters

工作钢管

无缝流体管、埋弧焊螺旋钢管

保温层

硅酸钙、聚氨酯、纳米硅

反射层

耐低温铝箔玻纤布、耐中温铝箔玻纤布、耐高温铝箔玻纤布、纳米气囊

外套钢管

埋弧焊螺旋钢管

外防腐层

五油三布、聚脲、3PE、环氧树脂、双层熔结环氧粉末、PE管

产品特点

Product advantages

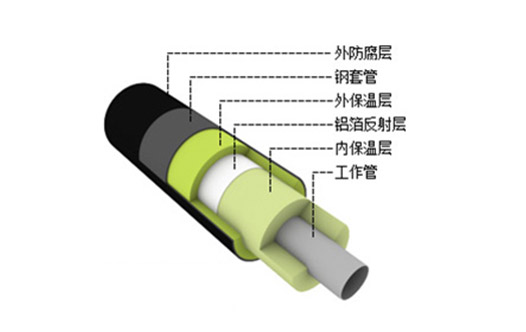

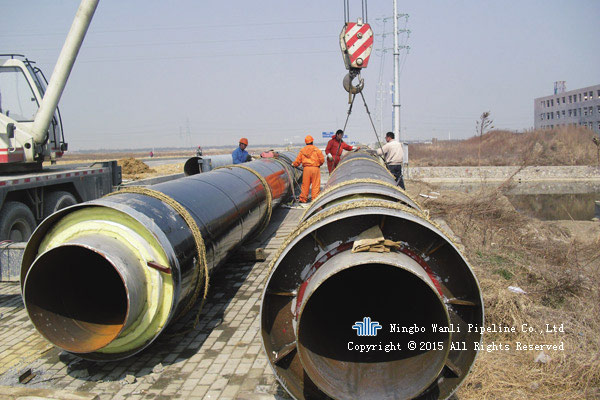

1、内滑动型保温结构，其保温层、钢套管、外防腐层为一整体，仅工作管进行热位移，两者通过润滑层进行接触；

该结构的优点为保温层厚度大，保温管内无空隙，最大程度上减少热损耗，提高保温效果；该结构只适用于直管段。

2、弯头外套钢管采用虾体弯，考虑套管偏心和放大，设置横向位移滑板，保证工作管热位移补偿，安全性更高。

3、疏水节采用一体化设置，集水罐布置在放大钢套管内，无需另设检查井；疏水管采用柔性设计，确保有足够位移补偿。

4、外套钢管防腐形式多样，五油三布、聚脲喷涂、3PE、玻璃钢、聚乙烯PE管等均可，可按照工程设计及客户需求进行搭配选择。

5、整条管线采用全封闭式结构，全部管道元器件布置在钢套管内，安全可靠。

产品规格表

Product specifications

WBD系列预制直埋蒸汽保温管（内滑动）规格表
公称通径	工作钢管规格 (mm）		外防护层规格（mm）		保温层厚度（mm）		重量（kg/m）	产品长度 (m)
	工作钢管规格 (mm）		外防护层规格（mm）		保温层厚度（mm）
	外径	壁厚	外径	壁厚	内层	外层
DN50	57	3.5	219	6	50	25	37	12.5
DN65	76	4	273	6	60	32.5	55	12.5
DN80	89	4	325	6	80	32	73	12.5
DN100	108	4	377	7	100	27.5	86	12.5
DN125	133	4.5	426	8	100	38.5	101	12.5
DN150	159	4.5	478	8	120	31.5	104	12.5
DN200	219	6	529	8	120	27	166	12.5
DN250	273	7	630	8	140	30.5	207	12.5
DN300	325	8	720	8	150	39.5	247	12.5
DN350	377	9	820	8	180	33.5	293	12.5
DN400	426	10	920	10	200	37	341	12.5
DN450	478	10	1020	11	220	40	356	12.5
DN500	530	10	1120	12	230	53	395	12.5
DN600	630	10	1220	13	230	52	448	12.5
DN700	720	12	1320	14	230	56	532	12.5
DN800	820	12	1420	15	230	54	591	12.5
DN900	920	12	1520	16	230	54	650	12.5
